反硝化深床濾池的T型濾磚

文章出處：鞏義市盛世凈水材料有限公司發表時間： 2021-07-06 17:28:36

反硝化濾池將反硝化與深床過濾功能有機結合在一起，是集生物脫氮及過濾功能合二為一的處理單元。反硝化深床濾池設置在二沉池出水之后，可與其它處理單元結合，同步去除亞硝酸鹽氮和硝酸鹽氮(NOx-N)、總磷(TP)和懸浮固體顆粒(SS)，還可以外加碳源，滿足更為嚴格的總氮(TN)去除要求。

反硝化深床濾池底部通常設有水氣分布層，水氣分布層中鋪設有用于分配反沖洗水氣的濾磚，如公開號為CN202605890U的中國實用新型公開了一種濾磚，如圖1所示，包括濾磚主體，在濾磚主體內部設有內腔，內腔由左至右貫穿整個濾磚主體，在濾磚主體的頂部設有固定裝置，在濾磚主體的前后兩側設有分別設有若干磚腳，磚腳與磚腳之間設有V型間隙，磚腳的外表面設有濾磚限位塊。雖然該濾磚可以起到分配反沖洗水氣的作用，但該濾磚只能對氣、水進行一次分配，容易造成配水布?xì)獠痪鶆?，從而造成濾池反洗短流，反洗不徹底，給濾池正常運行帶來困擾。

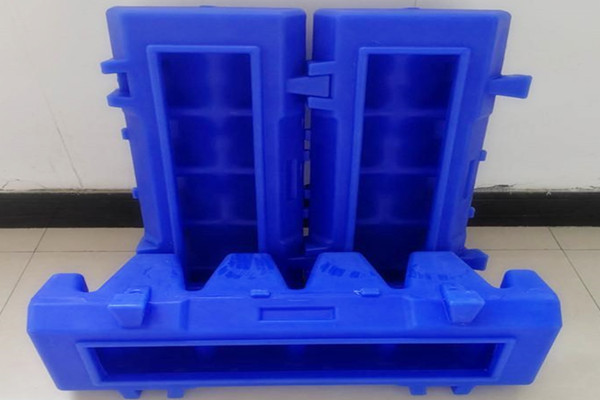

用于反硝化深床濾池的T型濾磚，所述反硝化深床濾池從上至下依次包括濾料層、承托層和水氣分布層，所述濾料層采用粒徑為2～3mm石英砂作為濾料和反硝化生物的掛膜介質，所述承托層由卵石構成，所述濾磚設于所述水氣分布層中，用于分配反沖洗的水氣；所述濾磚包括外殼和內部空腔，內部空腔內填充滿鋼筋混凝土，外殼包括長方體狀的濾磚主體，所述濾磚主體的頂部設有氣水分布槽，所述濾磚主體的底部縱向兩端均設有一排沿橫向延伸的磚腳，同排相鄰磚腳之間設有控流間隙，兩排磚腳之間形成氣水混合腔；所述濾磚主體兩側壁上均設有橫向設置的二次氣水分配槽，二次氣水分配槽位于磚腳上部；所述濾磚主體上設有橫向定位結構和縱向定位結構，所述橫向定位結構用于與橫向相鄰濾磚連接，橫向定位結構包括分別設置在濾磚主體橫向兩端的橫向凸起和橫向凹槽，橫向凸起和橫向凹槽相配合，所述縱向定位結構用于與縱向相鄰濾磚連接，縱向定位結構包括分別設置在濾磚主體縱向兩端的T型卡槽和T型卡扣，T型卡槽和T型卡扣相配合；所述濾磚本體縱向兩端分別設有若干個一凸點和二凸點，一凸點和二凸點在橫向上相互錯開。本實用新型通過在濾磚下方設置氣水混合腔、在濾磚側壁設置二次氣水分配槽和頂部設置氣水分布槽，一方面可以使得濾池內布?xì)鉄o盲區，配水無死角，另一方面可以在配水布?xì)膺^程中有效的補償配水布?xì)獾膹?qiáng)度，從而有效提高水氣混合的均勻性。
